מדריך למוצרים של Victron Energy: פתרונות מתקדמים לאנרגיה סולארית

Victron Energy היא חברה ותיקה בתחום האנרגיה הסולארית, עם מגוון מוצרים המותאמים לצרכים שונים. בישראל, חברת Smart Solar משווקת את מוצרי החברה ומספקת פתרונות מותאמים לשוק המקומי.

עיקרי המדריך:

ממירים היברידיים (MultiPlus, Quattro): ממירים שמשלבים טעינה וניהול אנרגיה.
בקרי טעינה MPPT (SmartSolar, BlueSolar): לשיפור ניצול האנרגיה מהפאנלים הסולאריים.
סוללות ליתיום וציוד אגירה: מערכות מתקדמות לניהול ואגירת אנרגיה.
מערכות ניהול מרחוק: ניטור ובקרה באמצעות פורטל VRM ואפליקציית VictronConnect.

המוצרים מתאימים לתנאי האקלים בישראל, ומציעים יעילות גבוהה, חיבוריות חכמה ואחריות ל-5 שנים. המדריך מספק כלים לבחירת המערכת הנכונה, תכנון מערכות ביתיות ותעשייתיות, וטיפים לשימוש מיטבי במוצרים.

ממירי Victron Energy: MultiPlus, Quattro ו-Quint

ממירי Victron Energy הם חלק מרכזי בניהול מערכות אנרגיה סולארית. הם ממירים מתח DC ל-AC, מאפשרים טעינה של סוללות ממקורות חיצוניים, וכוללים טכנולוגיות מתקדמות כמו PowerAssist, שמסייעת לאזן את אספקת החשמל ממקורות מוגבלים (כמו גנרטור קטן), ו-PowerControl, שמנהלת את העומס על המקור החיצוני. בואו נסקור את הסדרות השונות ונבין את היתרונות שכל אחת מהן מציעה.

MultiPlus: ממיר/מטען היברידי

סדרת MultiPlus מיועדת בעיקר למערכות ביתיות, קרוואנים ויישומים מחוץ לרשת החשמל. הממיר כולל כניסת AC אחת (רשת או גנרטור) ושתי יציאות: יציאה ראשית בסגנון UPS ויציאה נוספת שמתנתקת אוטומטית בזמן טעינת הסוללות. דגם MultiPlus-II מהווה שדרוג משמעותי עם הגנת אנטי-איילנדינג מובנית, מה שהופך אותו למתאים במיוחד למערכות אגירת אנרגיה (ESS) המחוברות לרשת בישראל.

הדגם MultiPlus-II מגיע בטווח הספקים של 3 kVA עד 15 kVA, ומתאים למתחי סוללה של 12V, 24V ו-48V. במקרה של הפסקת חשמל, הממיר עובר לסוללות בתוך פחות מ-20 מילישניות, מה שמבטיח פעולה רציפה של ציוד רגיש. גרסת MultiPlus-II GX מוסיפה מרכז תקשורת מובנה עם מסך LCD, WiFi, Ethernet ויציאת BMS-Can לתקשורת ישירה עם סוללות ליתיום.

Quattro: ממיר עם שתי כניסות AC

סדרת Quattro מתאימה ליישומים מסחריים ותעשייתיים בזכות שתי כניסות AC נפרדות, המאפשרות חיבור בו-זמני לרשת החשמל ולגנרטור גיבוי. הממיר מזהה אוטומטית את מקור החשמל הפעיל ועובר ביניהם בצורה חלקה, ללא הפרעה לציוד אלקטרוני רגיש. כך נחסך הצורך במתגי העברה חיצוניים, מה שמייעל את תכנון המערכת.

דגמי Quattro זמינים בהספקים של 3 kVA עד 15 kVA, וניתן לחבר עד שישה ממירים במקביל כדי להגדיל את ההספק הכולל.

Quint: פתרונות תעשייתיים תלת-פאזיים

למי שזקוק לאספקת חשמל תלת-פאזי, ניתן ליצור מערך תעשייתי על ידי שילוב של שלוש יחידות זהות מסדרת MultiPlus או Quattro. התצורה הזו מספקת חשמל תלת-פאזי יציב, המתאים במיוחד למפעלים, מרכזי נתונים ומתקנים תעשייתיים.

אפשר לחבר עד 18 יחידות (6 קבוצות של שלוש) ליצירת מרכזי כוח בהספק גבוה. חשוב לוודא שכל היחידות זהות כדי לשמור על יציבות המערכת.

בקרי טעינה סולאריים MPPT: SmartSolar ו-BlueSolar

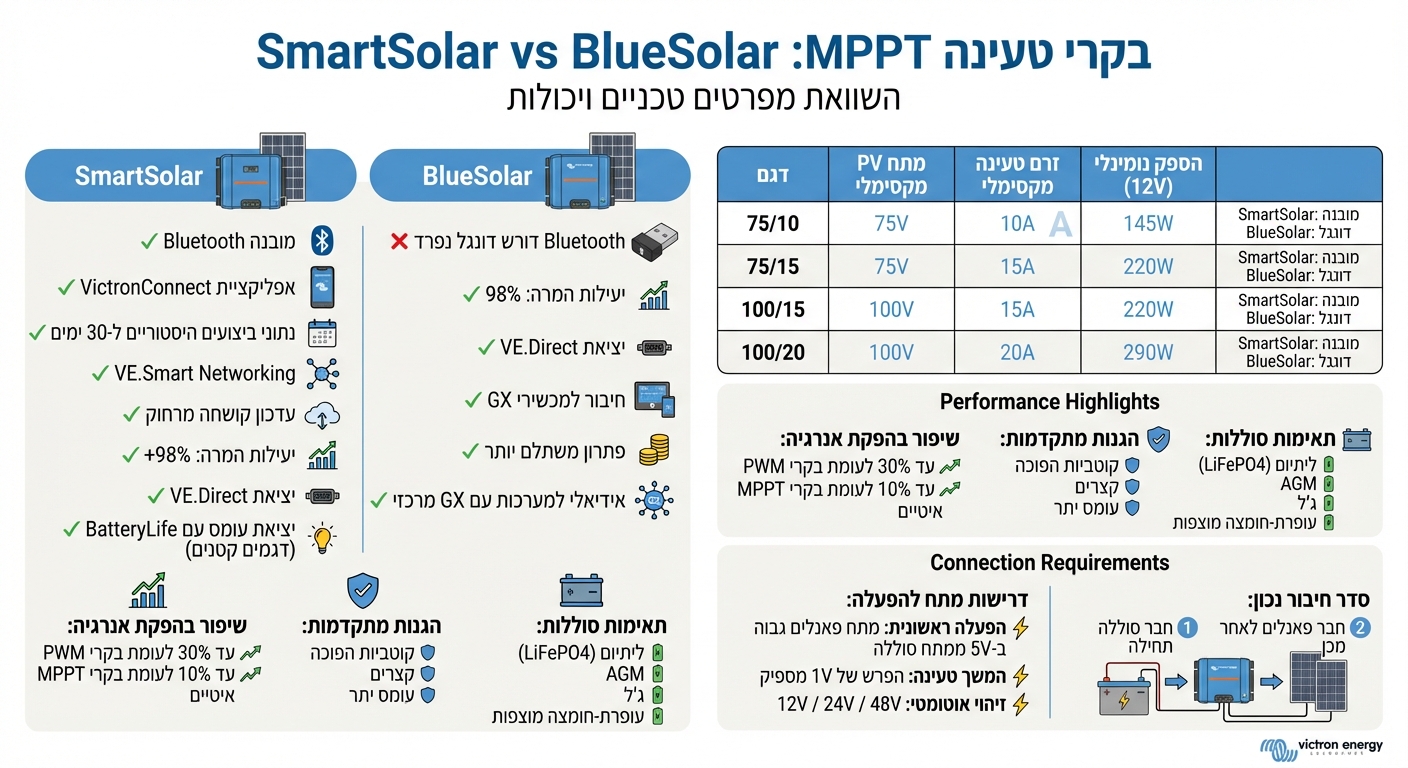

השוואת דגמי בקרי טעינה MPPT של Victron Energy - SmartSolar לעומת BlueSolar — השוואת דגמי בקרי טעינה MPPT של Victron Energy – SmartSolar לעומת BlueSolar

בקרי הטעינה של Victron Energy מתוכננים להפיק את המקסימום מהפאנלים הסולאריים, תוך שמירה על הגנות מתקדמות.

הבקרים פועלים בטכנולוגיית MPPT (Maximum Power Point Tracking), שהיא אלגוריתם מתקדם שנועד למקסם את האנרגיה המתקבלת מהפאנלים הסולאריים. האלגוריתם מזהה את נקודת ההספק המקסימלית בעקומת המתח-הספק, מה שמוביל לשיפור של עד 30% בהפקת האנרגיה בהשוואה לבקרי PWM, ועד 10% לעומת בקרי MPPT איטיים יותר. יתרון זה בולט במיוחד במצבים שבהם מזג האוויר משתנה באופן תדיר, כמו בעת מעבר עננים.

הבקרים מציעים יעילות המרה של מעל 98% ומספקים הגנות מפני קוטביות הפוכה, קצרים ועומס יתר. כדי להפעיל את הבקר, מתח הפאנלים חייב להיות גבוה לפחות ב-5V ממתח הסוללה, ולאחר תחילת הטעינה, מספיק הפרש של 1V להמשך הפעולה. הבקרים מזהים אוטומטית את מתח המערכת (12V, 24V או 48V) מיד עם חיבור הסוללה, ולכן יש לחבר תחילה את הסוללה ורק לאחר מכן את הפאנלים. בקרי MPPT משתלבים באופן מלא במערכת ההיברידית של Victron Energy, לצד ממירים וסוללות.

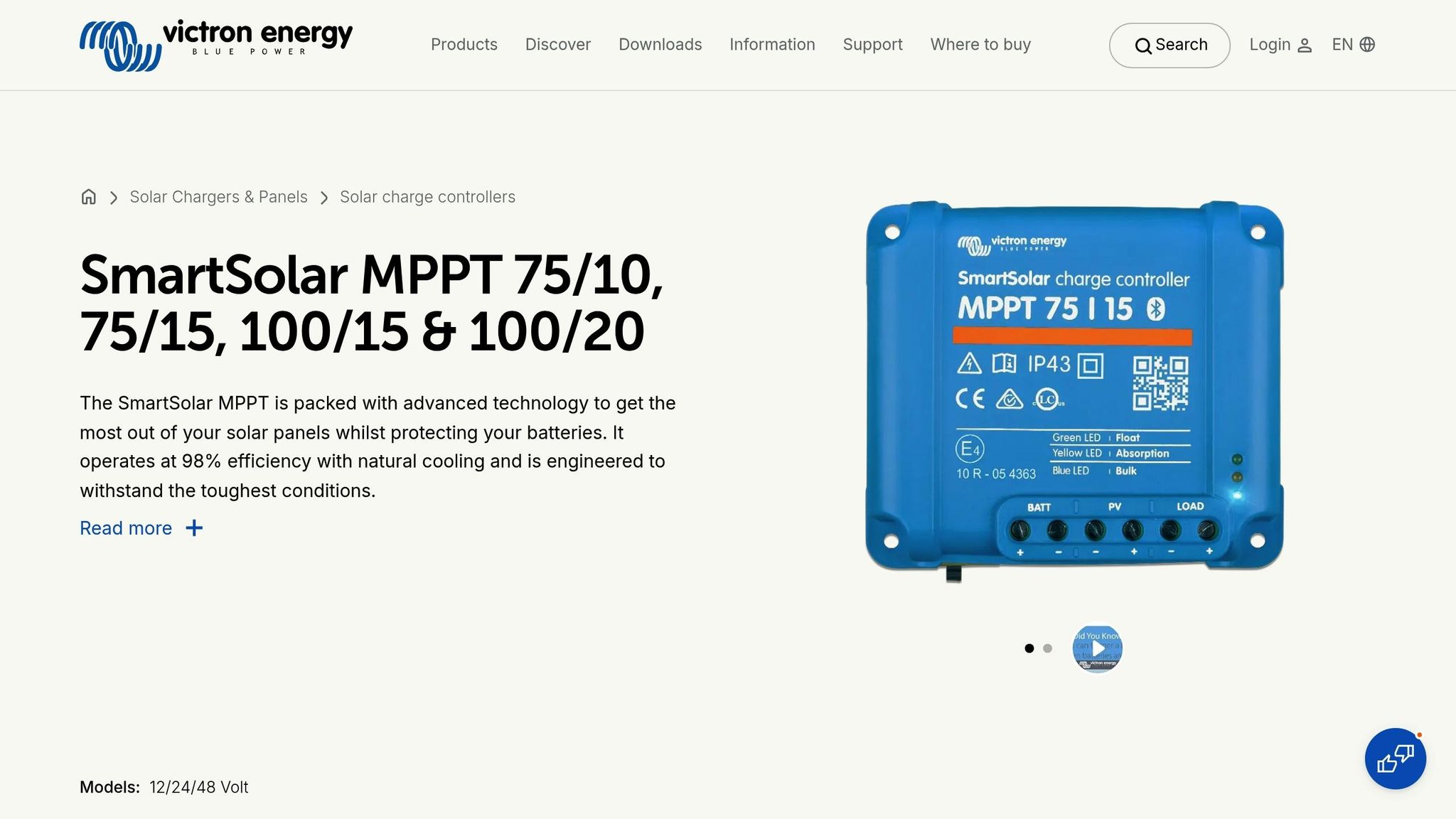

SmartSolar: בקרים עם Bluetooth מובנה

בקרי SmartSolar מצוידים ב-Bluetooth מובנה, שמאפשר ניטור ושליטה אלחוטית באמצעות אפליקציית VictronConnect. האפליקציה מספקת נתוני ביצועים היסטוריים ל-30 ימים, כולל תפוקה יומית, הספק סולארי מקסימלי ומתחי סוללה קיצוניים. בנוסף, הם תומכים ב-VE.Smart Networking, רשת אלחוטית שמאפשרת סנכרון בין בקרים מרובים ושיתוף נתוני טמפרטורה ומתח מחיישנים אלחוטיים כמו Smart Battery Sense.

יתרון נוסף הוא היכולת לעדכן קושחה ולשנות פרמטרי טעינה מרחוק, מה שהופך את SmartSolar לאידיאלי עבור מערכות ליתיום (LiFePO4) עם דרישות טעינה ספציפיות. בדגמים הקטנים (עד 100/20) יש גם יציאת עומס פיזית עם ניהול BatteryLife, שמונע פריקה עמוקה בסוללות עופרת-חומצה.

BlueSolar: פתרון סטנדרטי עם אפשרות Bluetooth נפרדת

סדרת BlueSolar מציעה את אותה יעילות MPPT של 98% כמו SmartSolar, אך ללא Bluetooth מובנה. ניתן להוסיף קישוריות אלחוטית באמצעות דונגל VE.Direct Bluetooth Smart. בנוסף, הבקרים כוללים יציאת VE.Direct לחיבור למכשירי GX (כגון Cerbo GX), ממשקי מחשב או צגים חיצוניים.

בקרי BlueSolar מתאימים במיוחד למערכות שבהן כבר קיים מכשיר GX מרכזי לניטור, מה שהופך אותם לאפשרות משתלמת יותר במקרים שבהם Bluetooth מובנה אינו נדרש. שני הסדרות תומכות בכל סוגי הסוללות, כולל ליתיום, AGM, ג'ל ועופרת-חומצה מוצפות.

טבלת השוואת דגמי MPPT

דגם	מתח PV מקסימלי	זרם טעינה מקסימלי	הספק נומינלי (12V)	Bluetooth
75/10	75V	10A	145W	SmartSolar: מובנה / BlueSolar: דונגל
75/15	75V	15A	220W	SmartSolar: מובנה / BlueSolar: דונגל
100/15	100V	15A	220W	SmartSolar: מובנה / BlueSolar: דונגל
100/20	100V	20A	290W	SmartSolar: מובנה / BlueSolar: דונגל

המספר הראשון בשם הדגם (לדוגמה, 100 ב-100/20) מייצג את מתח המעגל הפתוח המקסימלי של הפאנלים, בעוד שהמספר השני (20) מציין את זרם הטעינה המקסימלי. חשוב לוודא שמתח ה-Voc הכולל של מערך הפאנלים לא יעלה על דירוג הבקר, במיוחד במזג אוויר קר שבו המתח עשוי לעלות.

מערכות סוללות וציוד ניטור של Victron Energy

אחרי שסקרנו את הממירים ובקרי הטעינה, הגיע הזמן להתמקד במערכות הסוללות וכלי הניטור – החלקים המרכזיים שמרכיבים מערכת אנרגיה סולארית מתקדמת.

סוללות הליתיום של Victron Energy מבוססות על כימיה מסוג LiFePO4 (ליתיום ברזל פוספט), שנחשבת לאחת מהאפשרויות הבטוחות ביותר בשוק. הן מציעות יעילות אנרגטית של 92%, בהשוואה ל-80% שמספקות סוללות עופרת-חומצה, ובנוסף חוסכות עד 70% במשקל ובנפח. יתרון נוסף הוא שסוללות אלו אינן רגישות לסולפטציה, כך שאין צורך בטעינה מלאה כדי לשמור על אורך חייהן. הן מתפקדות היטב גם במצבי טעינה חלקיים. כל סוללה מגיעה עם חיבור Bluetooth, שמאפשר ניטור מתח, טמפרטורה והתראות דרך אפליקציית VictronConnect.

סוגי סוללות ליתיום ומפרטים

Victron מציעה סוללות במתחים של 12.8V ו-25.6V, עם אפשרות לחבר עד 20 סוללות במערכת אחת. ניתן לשלב אותן במקביל, בטור או בשילוב של שניהם, וליצור מערכות במתחים של 12V, 24V או 48V, עם קיבולת אחסון מרבית של עד 102kWh. הסוללות כוללות מנגנון איזון תאים מובנה (Cell Balancing), שמבטיח ביצועים יציבים לאורך זמן. חשוב לציין שכל סוללות Victron Lithium Smart דורשות מערכת ניהול סוללות (BMS) ייעודית, שמגנה מפני מתחים וטמפרטורות חריגות.

מערכות ניהול סוללות (BMS)

מערכת ה-BMS אחראית לנטר את מתחי התאים והטמפרטורה של הסוללה, ולספק הגנה במקרה של חריגה מערכי הבטיחות. ה-VE.Bus BMS V2 מתאים למערכות שמשתמשות בממירים מסדרת MultiPlus או Quattro, ומאפשר שליטה באמצעות פרוטוקול VE.Bus. ה-Lynx Smart BMS, לעומת זאת, מיועד למערכות גדולות ותעשייתיות, וכולל קונטקטור בטיחות מובנה בעוצמות של 500A או 1,000A, ניטור סוללה, וחיבור VE.Can. בנוסף, תכונת Pre-Alarm מספקת אזהרה לפחות 30 שניות לפני ניתוק עומסים עקב מתח נמוך, כך שניתן להתערב בזמן, להפעיל גנרטור או להפחית צריכת אנרגיה.

כדי להבטיח ניטור מדויק של מצב הטעינה, מומלץ להשתמש בכלי ניטור ייעודיים, אותם נפרט בהמשך.

כלי ניטור אנרגיה

מכיוון שהסוללות עצמן אינן כוללות ניטור מובנה של State of Charge (SoC), כדאי להוסיף את ה-BMV-712 Smart או את ה-SmartShunt לניטור מדויק. שני הכלים מתבססים על Shunt, שמודד את זרימת האנרגיה בפועל (זרם ומתח) בקוטב השלילי של הסוללה, במקום להסתמך על מדידות מתח שעלולות להיות מושפעות מטמפרטורה או עומס.

ה-BMV-712 Smart מגיע עם תצוגת LCD פיזית וחיבור Bluetooth, בעוד שה-SmartShunt שולח את כל הנתונים ישירות לסמארטפון, ללא צורך במסך נפרד. כשמשתמשים במוניטור עבור סוללות ליתיום, יש להגדיר את יעילות הטעינה ל-99% ואת מעריך Peukert ל-1.05.

בניית מערכות שלמות עם מוצרי Victron Energy

אחרי שדיברנו על רכיבי המערכת, הגיע הזמן לראות איך הם מתחברים יחד כדי ליצור מערכת סולארית שלמה. המטרה היא להקים מערכת שמתאימה לצרכים האישיים או העסקיים בצורה מדויקת. בין אם מדובר במערכת ביתית, מסחרית או תעשייתית, חשוב להתחשב בצרכי הצריכה ובדרישות הגיבוי.

מערכות ביתיות מחוץ לרשת

למערכות ביתיות, מומלץ להשתמש בממיר מסדרת MultiPlus-II, שמגיע עם הגנת Anti-Islanding מובנית ומאפשר חיבור לרשת החשמל הציבורית. אם אתם מתמודדים עם הפסקות חשמל תכופות, ניתן להגדיר את המערכת כך שתבטיח שהסוללות יישארו טעונות במלואן. לעומת זאת, במערכות שמיועדות לצריכה יומית, אפשר להקצות 30% מהקיבולת לצריכה שוטפת ולשמור 70% כגיבוי במקרה של תקלה ברשת.

התקן GX מתחבר לממיר באמצעות פרוטוקול VE.Bus, לבקרי MPPT דרך VE.Direct, ולסוללות חכמות באמצעות VE.Can. ניתן לבחור בין תצורה DC-coupled (חיבור פאנלים סולאריים דרך בקרי MPPT לסוללה) לבין AC-coupled (באמצעות חיבור הממיר ליציאת ה-AC של ה-MultiPlus).

אחסון אנרגיה מסחרי ותעשייתי

ביישומים מסחריים ותעשייתיים, הבחירה המועדפת היא ממיר Quattro, שמאפשר חיבור לשני מקורות AC בו-זמנית – רשת החשמל וגנרטור גיבוי. מערכות אלו יכולות לתמוך גם בתצורות תלת-פאזיות, עם אפשרות לחבר עד 6 סטים של שלוש יחידות במקביל, כדי להגדיל את ההספק.

במתקנים תעשייתיים הכוללים גנרטורים, התקן ה-GX יכול להפעיל ולכבות את הגנרטור אוטומטית, בהתאם למתח הסוללה או לעומס הנוכחי. בנוסף, במערכות תלת-פאזיות, יש לשלב מד אנרגיה חיצוני, כמו EM540 או ET340, כדי למדוד ולווסת את ההספק בכל פאזה.

מדריך לחישוב גודל מערכת

כדי לתכנן מערכת שמתאימה לצרכים שלכם, התחילו בחישוב הצריכה היומית ב-kWh. לדוגמה, בית שצורך 15 kWh ביום יזדקק לסוללה של 15 kWh לכיסוי יום ללא שמש, ול-30 kWh אם רוצים גיבוי ליומיים. בחירת הממיר תלויה בעומס המרבי – אם העומס המקסימלי בבית הוא 5 kW, תצטרכו ממיר בהספק של לפחות 5 kVA.

לגבי בקרי ה-MPPT, יש לחשב את סך ההספק של הפאנלים הסולאריים. לדוגמה, מערכת עם 10 פאנלים של 400W (סה"כ 4,000W) תדרוש בקר MPPT במתח של 48V. לפני הפעלת המערכת, חשוב לעדכן את הקושחה של כל הרכיבים (GX, ממירים ובקרי MPPT) כדי לוודא שהם תואמים את התכונות העדכניות ביותר.

סיכום והמשך הדרך

אחרי שבחנו את המוצרים המובילים, אפשר לסכם את היתרונות המרכזיים ולדבר על הצעדים הבאים לבניית מערכת אנרגיה מותאמת אישית.

מוצרי Victron Energy מביאים איתם טכנולוגיה מתקדמת שמתאימה לתנאי השוק הישראלי. הם מתוכננים להתמודד עם האתגרים של הקיץ הישראלי, מגיעים עם אחריות ל-5 שנים, ומציעים מערכת ניטור שנשענת על קהילה עולמית של יותר ממיליון משתמשים.

המערכת של Victron Energy בנויה כך שכל הרכיבים – ממירים, בקרי MPPT, סוללות ומכשירי ניטור – עובדים יחד בהרמוניה. הגישה המודולרית מאפשרת להתחיל ממערכת בסיסית ולהרחיב אותה לפי הצורך. בנוסף, האינטגרציה עם Node‑RED ו-Venus OS פותחת דלת לאפשרויות אוטומציה מתקדמות, כך שתוכלו להתאים את המערכת בדיוק לצרכים שלכם.

Smart Solar, המפיצה הרשמית של Victron Energy בישראל, מציעה ייעוץ מקצועי ותכנון מערכות בהתאמה אישית. הצוות המנוסה של החברה מלווה אתכם בבחירת המוצרים הנכונים, תכנון גודל המערכת והתקנה שעומדת בדרישות האחריות.

כדי להתחיל, תוכלו להוריד את אפליקציית VictronConnect ולהירשם לפורטל VRM לניטור מרחוק. בנוסף, כלי MPPT Calculator יכול לעזור לכם לבחור את בקר הטעינה המתאים למערכת הפאנלים והסוללות שלכם.

אם אתם זקוקים לייעוץ נוסף או לתכנון מערכת בהתאמה אישית, אפשר לפנות ל-Smart Solar דרך האתר שלהם או ליצור קשר עם מתקין מוסמך באזורכם.

FAQs

מהם היתרונות של ממירי MultiPlus ו-Quattro מבית Victron Energy?

ממירי MultiPlus מבית Victron Energy מספקים פתרון משולב שמאחד ממיר אינברטור, מטען סוללות ומתג העברה במארז אחד וקומפקטי. בין היתרונות הבולטים שלהם ניתן למצוא את PowerControl, שמאפשר ניהול עומסים חכם, ואת PowerAssist, שמעניק תמיכה במתח גבוה בזמן פיקים. בנוסף, הם כוללים מנגנון שמונע זרימה חוזרת לרשת החשמל. ממירים אלו מתאימים במיוחד לשימוש במערכות ימיות, ברכבים וביישומים שאינם מחוברים לרשת.

ממירי Quattro מציעים את כל היתרונות של סדרת MultiPlus, אך עם תוספת משמעותית: יכולת לחבר שני מקורות AC בו-זמנית, כמו רשת חשמל וגנרטור. תכונה זו מספקת גמישות גבוהה יותר והופכת אותם לבחירה מושלמת עבור מערכות מורכבות שדורשות ריבוי מקורות חשמל ואפשרויות גיבוי מתקדמות.

מהם בקרי טעינה MPPT ומה היתרונות שלהם בשימוש במערכות סולאריות?

בקרי טעינה מסוג MPPT (Maximum Power Point Tracking) נועדו להתאים את המתח והזרם של פאנל השמש כך שיפעלו בנקודת הכוח המרבית שלו. המשמעות? ניצול מקסימלי של האנרגיה שמייצר הפאנל. הם מתחילים לטעון את הסוללה רק כאשר מתח הפאנל גבוה לפחות ב-5 וולט ממתח הסוללה, מה שמבטיח תהליך טעינה יעיל יותר.

למה לבחור בבקרי MPPT?

יותר אנרגיה, פחות מאמץ: בקרי MPPT יכולים להפיק עד 30% יותר אנרגיה בהשוואה לבקרי PWM, ואפילו עד 10% יותר מבקרי MPPT מסורתיים.
יעילות מרשימה: עם יעילות המרה של מעל 98%, הם פועלים ללא צורך במאוורר, מה שחוסך באנרגיה ובתחזוקה.
ביצועים יציבים: גם בתנאים של אור משתנה או הצללה חלקית, הם מספקים תוצאות מעולות.

בקרי MPPT הם הבחירה המושלמת למי שרוצה למצות את הפוטנציאל של האנרגיה הסולארית ולשדרג את היעילות של המערכת הסולארית שלו.

איך לבחור ולהתאים מערכת אנרגיה סולארית של Victron Energy לצרכים שלך?

התאמת מערכת אנרגיה סולארית אישית מבית Victron Energy מתבצעת בכמה שלבים פשוטים, שמבטיחים שהמערכת תתאים באופן מושלם לצרכים שלך:

חישוב צריכת האנרגיה: השלב הראשון הוא להבין את הצריכה היומית שלך (ב‑kWh). הנתון הזה יעזור לקבוע את הקיבולת הנדרשת של הסוללות, גודל הפאנלים הסולאריים ואת ה‑inverter/charger המתאים.
בחירת מתח המערכת: בהתאם לגודל המערכת, יש לבחור מתח מתאים – 12V, 24V או 48V. מערכות גדולות יותר נהנות ממתח של 48V, שמפחית את הזרמים הגבוהים ומשפר את היעילות.
תכנון קיבולת הסוללות: התאמת קיבולת הסוללות לעומסים הצפויים ולגיבוי הרצוי. לדוגמה, אם תרצה גיבוי ל-2‑3 ימים ללא שמש, תצטרך סוללות בעלות קיבולת מספקת.
בחירת הרכיבים המרכזיים: בחר בקר טעינה סולארי MPPT ו‑inverter/charger המתאימים לצרכים שלך. קיימים גם פתרונות משולבים, כמו EasySolar, שמקלים על תהליך ההתקנה.

לאחר שבחרת את הרכיבים, תוכל להתקין ולהגדיר את המערכת בעזרת אפליקציית VictronConnect. האפליקציה מאפשרת לך להתאים את הפרמטרים של המערכת באופן מדויק. אם יש לך ספקות או שאלות, כדאי לפנות למומחה בתחום להתקנה ולייעוץ מקצועי. כך תוכל להבטיח שמערכת האנרגיה שלך תתפקד בצורה הטובה ביותר ותענה על כל הצרכים שלך.
