איך לשמור על תפוקה מקסימלית?
תקלה במערכת סולארית עלולה לגרום להפסדים יומיים משמעותיים. בישראל, תנאים כמו אבק, קרינה חזקה וטמפרטורות גבוהות מגבירים את הסיכון. זיהוי מוקדם של תקלות הוא הדרך למנוע ירידה ביעילות ולחסוך בעלויות תחזוקה.
4 טכנולוגיות עיקריות לזיהוי תקלות:
מה מתאים לכם?
בחירה חכמה תחסוך לכם כסף ותבטיח יעילות לאורך זמן.
ניטור תרמוגרפי מאפשר זיהוי תקלות במערכות סולאריות באמצעות טכנולוגיית אינפרא-אדום, שמאתרת שינויים בטמפרטורה בין תאים שונים בפאנל. תא סולארי פגום לא ממיר אנרגיה לחשמל אלא מפזר אותה כחום, מה שיוצר "נקודות חמות" (hotspots) הניתנות לזיהוי בעזרת מצלמות תרמוגרפיות.
מה אפשר לגלות? השיטה מסייעת באיתור סדקים בתאים, כשלים בדיודות מעקף, קורוזיה בחיבורים ובעיות בקופסאות חיבור. לדוגמה, מחקר מאפריל 2024 שבוצע בחווה סולארית בטורקיה (10 מגה-וואט) השתמש ברחפן DJI Matrice 300 עם מצלמה תרמית DJI Zenmuse H20T (רזולוציה של 640×512 פיקסלים). המערכת זיהתה 127 כשלים בדיודות מעקף ו-38 נקודות חמות בדיוק של 84.9%. שיטה זו משתלבת היטב עם טכניקות נוספות, שיידונו בהמשך.
"ניטור תרמוגרפי מאפשר הערכה לא-פולשנית של חלוקת הטמפרטורות בפאנלים סולאריים, ומסייע בזיהוי נקודות חמות ואזורים לא יעילים שעלולים להשפיע על הביצועים הכוללים" – MDPI Applied Sciences
היתרונות:
החסרונות:
שימוש נכון בשיטה זו יכול לשפר את ביצועי המערכת. ניטור תרמוגרפי מסייע להפחתת הפסדי אנרגיה ולשיפור התחזוקה.
טיפ מעשי: כדי להפיק את המרב מהבדיקה, הפעל רחפן בגובה של 35–65 מטרים מעל הקרקע. שלב את הנתונים התרמיים עם נתונים חשמליים מהאינוורטר (כמו מתח, זרם והספק) כדי לדייק את האבחון ולהבחין בין תקלות קבועות לבין בעיות זמניות, כמו הצללה חולפת.
ניתוח נתונים בזמן אמת מאפשר לזהות תקלות באופן מיידי, בניגוד לבדיקות תרמוגרפיות שמבוצעות רק פעם בשנה. מערכות אלו מנטרות מדדים חשמליים מרכזיים כמו זרם ומתח DC, הספק DC ו-AC, ומשוות אותם לערכים הצפויים. כאשר מתגלה סטייה משמעותית, המערכת שולחת התראה באופן אוטומטי.
בנוסף, המערכות אוספות נתונים סביבתיים כמו עוצמת קרינה, טמפרטורה ומהירות רוח. נתונים אלה עוזרים להבדיל בין ירידה בביצועים שמקורה בתנאי מזג האוויר לבין תקלות אמיתיות במערכת. לדוגמה, במחקר שבוצע בתחנת כוח סולארית בבלאריסה, יוון (1.8 מגה-וואט, אפריל 2013 – דצמבר 2018), המערכת עקבה אחר 326 מחרוזות ו-4 אינוורטרים בעזרת מודל הביצועים של Sandia. המחקר הציג דיוק של 97.3% בזיהוי כשל של אפס ייצור חשמל ודיוק של 91.66% בזיהוי בעיות כמו לכלוך והידרדרות.
ניתוח נתונים בזמן אמת גם מאפשר לחשוף תקלות קטנות שיכולות להתפספס בשיטות אחרות. לדוגמה, ניתוק של מחרוזת אחת עשוי להשפיע על פחות מאחוז מההספק הכולל של אינוורטר, ולכן נדרש ניתוח ברמת המחרוזת. מחקרים מראים שמערכות תוכנה מבוססות נתונים מזהות ניתוקי מחרוזות בשיעור של 88% ותקלות במערכות מעקב בשיעור של 73%. כך, שיטות ניתוח אלו משתלבות היטב עם טכנולוגיות מתקדמות נוספות.
טיפ מעשי: כדאי להגדיר את המערכת כך שתסנן נתונים כאשר עוצמת הקרינה נמוכה מ-500 וואט/מ"ר או זווית השמש נמוכה מ-30°, כדי למנוע התראות שווא.

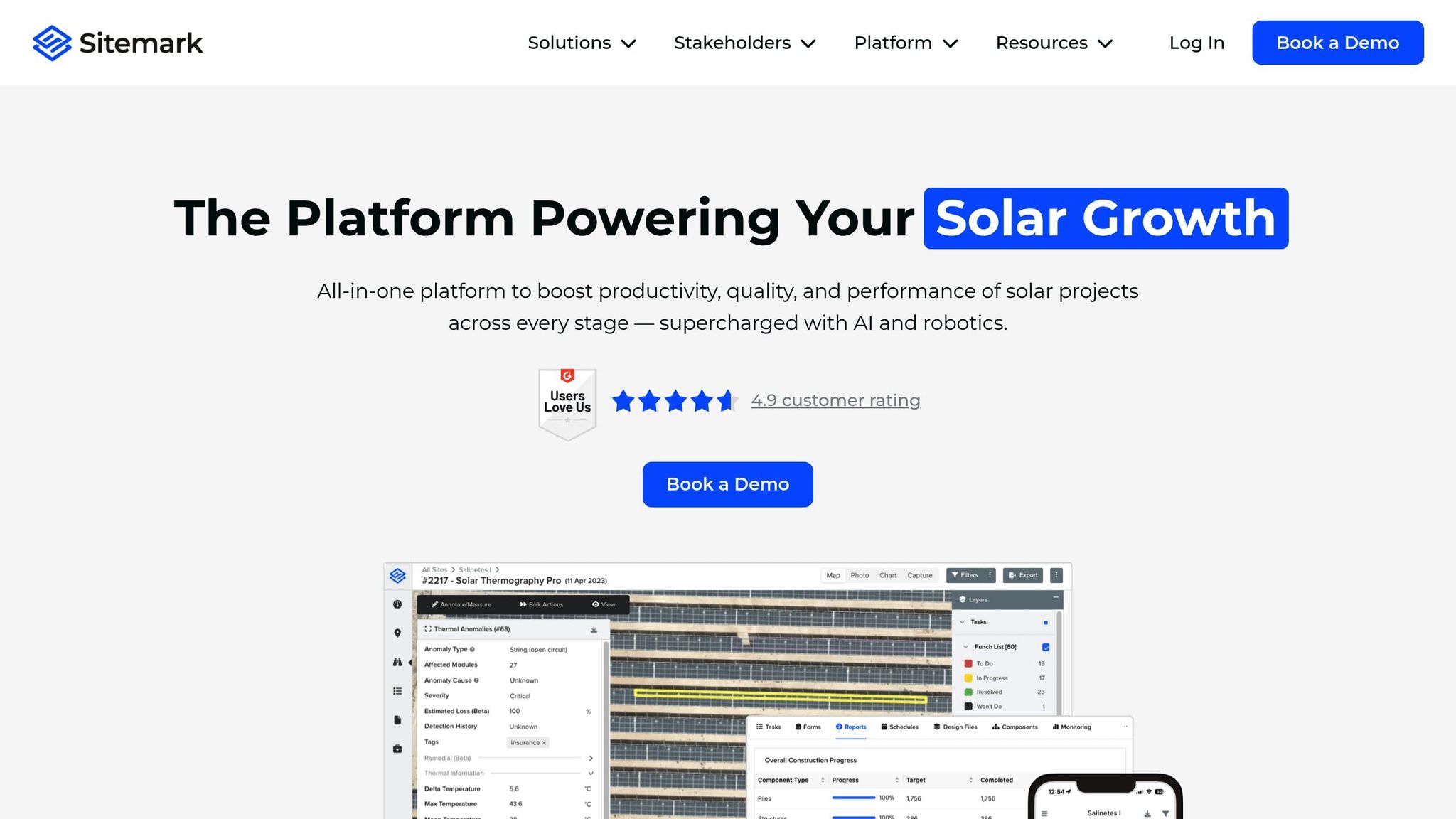

Sitemark משתמשת ברחפנים ובבינה מלאכותית כדי לזהות תקלות במערכות סולאריות. הפלטפורמה משלבת צילום תרמוגרפי אווירי (אינפרא-אדום), הדמיה ויזואלית וטכנולוגיית Electroluminescence (EL) כדי לאתר בעיות ברמת התא והמודול. אלגוריתמי הבינה המלאכותית שלה, כולל כלי AI Magic Wand (המבוסס על SAM של Meta AI), מזהים אוטומטית בעיות כמו נקודות חמות, PID ותקלות במחרוזות. הגישה הזו מספקת פתרון מקיף לניטור מרחוק, תוך שילוב עם שיטות תרמוגרפיות וניתוח נתונים חיים.
מהירות הזיהוי היא יתרון מרכזי של הפלטפורמה. פתרון Turbo Thermography מאפשר לכידת נתונים תוך 8 דקות למגה-וואט וניתוחם תוך 30–60 דקות בלבד, מה שמאפשר תיקון מהיר כבר במהלך הביקור. בנוסף, הפתרון הסטנדרטי מציע אבחון מעמיק יותר, שמתאים במיוחד למתקנים סולאריים גדולים.
מבחינת דיוק, המערכת יוצרת "תאומים דיגיטליים" תלת-ממדיים של האתרים, תוך שילוב נתונים היסטוריים למעקב אחר מצב הציוד לאורך זמן. שימוש בטכנולוגיית LiDAR לנורמליזציה מדויקת בהתאם לעוצמת הקרינה מבטיח עמידה בתקני IEC. בשנת 2022, המערכת זיהתה ליקויים שגרמו להפסדי אנרגיה של 812.6 ג'יגה-וואט שעה באתרים שהיא מנטרת.
"זיהוי ליקויים מדויק, ממשק משתמש אינטואיטיבי, ותמיכה מעולה… Sitemark מוסיפה ערך לתכנון פרויקטים, יישום ותפעול." – Timo Freund, EnBW
יכולות האינטגרציה של Sitemark כוללות חיבור ל-Microsoft Project לניהול ומעקב אחר פרויקטים, וכן רשת פיילוטים גלובלית. המערכת זכתה לציון גבוה של 4.9 מתוך 5 מיותר מ-1,100 חברות ב-93 מדינות. משתמשים מציינים לטובה את הממשק הידידותי ואת השירות המהיר. למשל, חברת Alinea Solar הצליחה לזהות סטיות בעבודות חפירה בשלב מוקדם בעזרת Sitemark, ובכך חסכה הפסד של 11,250 יורו. מעבר ליכולות זיהוי מהירות ומדויקות, המערכת מציעה גם פתרונות מתקדמים ושילובים חדשניים.
טיפ מעשי: כדי להגיע לתוצאות תרמוגרפיות מדויקות, מומלץ לבצע את הבדיקות בתקופות של קרינה חזקה, מה שמבטיח נורמליזציה נכונה של הטמפרטורה ועמידה בתקני IEC.

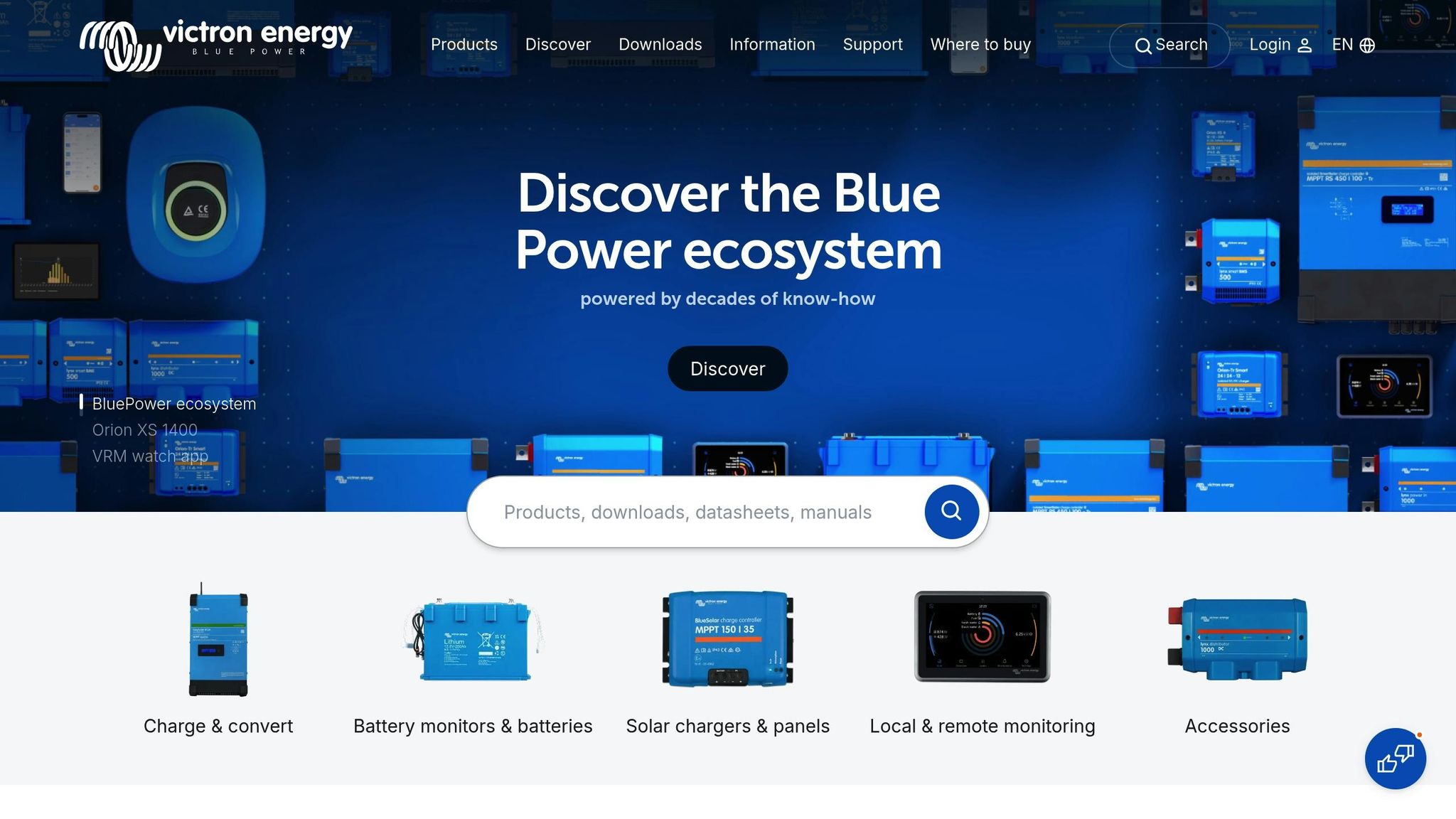

Victron Energy מציעה פתרון חכם לניטור מערכות אנרגיה, עם יכולת לזהות תקלות כמו ירידה בהתנגדות הבידודית מתחת לסף המוגדר. יחידות ה-SmartSolar MPPT RS מבצעות בדיקות אוטומטיות להתנגדות הבידודית בין PV+ ל-PV- והאדמה (GND). ברגע שההתנגדות יורדת מתחת לרף, המערכת מפעילה מיד התראה על תקלה. בנוסף, חיישני טמפרטורה ומתח פועלים בזמן אמת, וטכנולוגיית Voltage Sense מפצה על איבודי מתח בכבלים עד 1V, ומבטיחה רמת דיוק גבוהה בטעינה. יחד עם ניטור תרמוגרפי וניתוח נתונים חיים, המערכת מספקת פתרון תחזוקה מתקדם.
זיהוי מהיר של תקלות מתאפשר בזכות שילוב בין חיישנים חומרתיים ותוכנות מתקדמות. המערכת מזהה מתח יתר פוטו-וולטאי (עד 450V), קוטביות הפוכה בטווח של 20A–30A, והגנה מפני טעינת יתר כאשר מתח ה-PV גבוה פי 8 ממתח הצף של הסוללה. מכשירי GX, כמו Cerbo GX, משמשים כמרכז תקשורת ומספקים התראות קוליות ודוא"ל בזמן אמת. פורטל VRM (Victron Remote Management) מנתח נתונים בזמן אמת והיסטוריים בעזרת "big-data insights", מה שמאפשר זיהוי מוקדם של בעיות ותחזוקה מונעת.
עלויות ותמורה: מכשירי GX כוללים תכונות מתקדמות, ויישומי VictronConnect ופורטל VRM זמינים ללא עלות נוספת. לדוגמה, SmartSolar MPPT 250/70-MC4 VE.Can נמכר ב-536.35 דולר (לעומת מחיר מוצע של 631.00 דולר), ואילו SmartSolar MPPT RS 450/200-MC4 מתומחר ב-2,132.65 דולר (לעומת 2,509.00 דולר). בנוסף, Victron מעניקה אחריות של 5 שנים, עם אפשרות להרחבה ל-10 שנים בתוספת של 10% מהעלות הראשונית. גישה זו של תחזוקה מונעת מפחיתה השבתות בלתי צפויות ומבטיחה החזר השקעה טוב יותר.
"פתרונות הניטור מרחוק שלנו מציעים הזדמנויות עסקיות חדשות כמו חוזי שירות ותחזוקה פרו-אקטיביים." – Victron Energy
אינטגרציה גמישה: Victron מתאפיינת בארכיטקטורה פתוחה שמאפשרת חיבור למגוון רחב של סוללות ויצרני AC-PV צד שלישי. התקשורת מתבצעת באמצעות פרוטוקולים כמו VE.Can למכשירי GX, VE.Direct למכשירים כמו GlobalLink 520, ו-Bluetooth מובנה לניטור מקומי דרך אפליקציית VictronConnect. במצב "2-wire BMS", המערכת משתלבת ישירות עם מערכות ניהול סוללות ליתיום, ומונעת נזק לסוללה על ידי זיהוי אותות "מותר לטעון/לפרוק". בזכות הארכיטקטורה הפתוחה, Victron ממשיכה לשפר את יכולות הניטור שלה, תוך שמירה על רמת יעילות גבוהה. בישראל, חברת Smart Solar, המפיצה הבלעדית של Victron Energy, מספקת תמיכה ביישום מערכות אלו עם פתרונות ניהול אנרגיה מתקדמים.

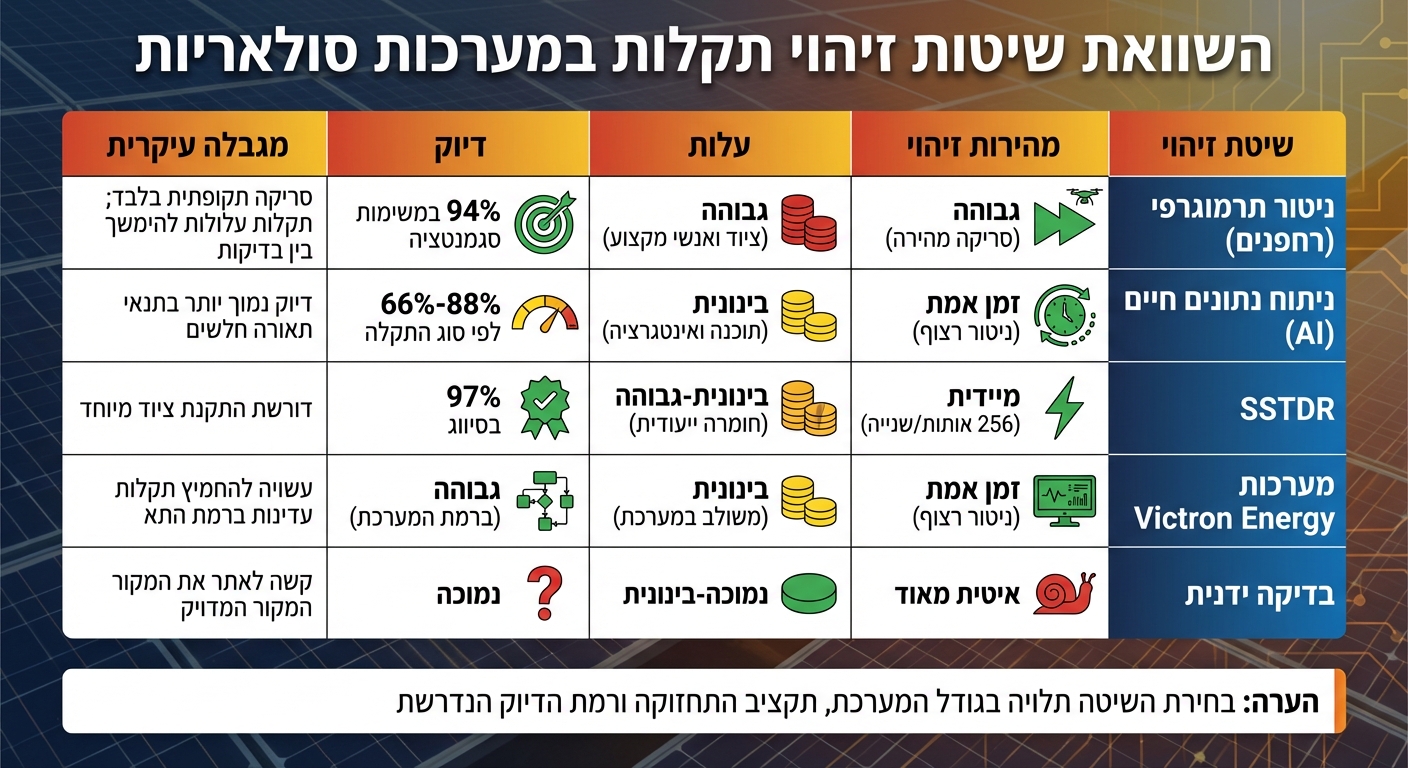

השוואת שיטות זיהוי תקלות במערכות סולאריות – מהירות, עלות ודיוק
בהמשך נבחן את היתרונות והחסרונות של השיטות השונות שהוזכרו.
לכל שיטה יש איזון בין מהירות, עלות ודיוק.
ניטור תרמוגרפי באמצעות רחפנים מציע סריקה מהירה של שטחים גדולים עם דיוק של כ־94% במשימות סגמנטציה. עם זאת, העלות הראשונית גבוהה בשל הצורך בציוד מתקדם ואנשי מקצוע מיומנים. שיטה זו מתאימה במיוחד למתקנים גדולים שבהם בדיקה ידנית אינה מעשית.
ניתוח נתונים חיים מאפשר זיהוי תקלות בזמן אמת תוך שימוש בחיישנים קיימים, מה שמוזיל עלויות תפעול. הדיוק נע בין 66% ל־88%, תלוי בתנאי התאורה ובסוג התקלה.
SSTDR מספקת משוב מיידי – עד 256 אותות לשנייה – עם דיוק מרשים של 97% בזיהוי סוגי תקלות. השיטה פועלת במערכות פעילות ללא צורך בהפסקת ייצור, אך דורשת התקנת חומרה מיוחדת שמייקרת את העלות הראשונית. במבחני שטח, המערכת איתרה תקלה בדיוק של 0.44 מטר בלבד במערכת שאורכה 67.36 מטר.
"הזמן הנדרש לזיהוי ופתרון תקלות אלו יכול להימשך יותר משבוע, מה שמוביל להפסדי ייצור משמעותיים." – Edgar Hernando Sepúlveda-Oviedo, חוקר ב-LAAS-CNRS
| שיטת זיהוי | מהירות זיהוי | עלות | דיוק | מגבלה עיקרית |
|---|---|---|---|---|
| ניטור תרמוגרפי (רחפנים) | גבוהה (סריקה מהירה) | גבוהה (ציוד ואנשי מקצוע) | גבוהה (94% במשימות סגמנטציה) | סריקה תקופתית בלבד; תקלות עלולות להימשך בין בדיקות |
| ניתוח נתונים חיים (AI) | זמן אמת (ניטור רצוף) | בינונית (תוכנה ואינטגרציה) | בינונית–גבוהה (66%–88% לפי סוג התקלה) | דיוק נמוך יותר בתנאי תאורה חלשים |
| SSTDR | מיידית (256 אותות/שנייה) | בינונית–גבוהה (חומרה ייעודית) | גבוהה מאוד (97% בסיווג) | דורשת התקנת ציוד מיוחד |
| מערכות Victron Energy | זמן אמת (ניטור רצוף) | בינונית (משולב במערכת) | גבוהה (ברמת המערכת) | עשויה להחמיץ תקלות עדינות ברמת התא (נקודה חשובה עבור Smart Solar בישראל) |
| בדיקה ידנית | איטית מאוד | נמוכה–בינונית | נמוכה | קשה לאתר את המקור המדויק |
בחירת השיטה הנכונה תלויה בגודל המערכת, בתקציב התחזוקה וברמת הדיוק הנדרשת. מתקנים גדולים יכולים להפיק תועלת משילוב של ניטור רצוף עם סריקות תרמוגרפיות תקופתיות, בעוד שמערכות קטנות יותר עשויות להסתפק בפתרונות מובנים, כמו מערכות Victron Energy שמציעה Smart Solar בישראל. שילוב בין שיטות יכול לשפר את היעילות, לצמצם הפסדים ולהבטיח תפוקה מקסימלית בהתאם לצרכים ולמשאבים הזמינים.
בחירת שיטת זיהוי תקלות תלויה בעיקר בסוג המתקן שבו מדובר. בהתאם לטכנולוגיות שנדונו, לכל שיטה יש יתרונות שמתאימים לגודל ולמאפיינים הייחודיים של המתקן.
עבור מערכות ביתיות, ניטור תרמוגרפי פסיבי (IRTG) יחד עם ניטור ייצור דרך חיישני האינוורטר מהווה פתרון חסכוני ופשוט. בעלי מערכות כאלה יכולים לנהל את הניטור בעצמם באמצעות תוכנות חינמיות כמו SolarEdge או Sunnyportal, וכך לחסוך בעלויות תחזוקה מקצועית.
כשמדובר במתקנים מסחריים, יש צורך בפתרונות מתקדמים יותר. לדוגמה, רחפנים המצוידים במצלמות אינפרא-אדום או אלקטרולומינסנציה מאפשרים סריקה מהירה ויעילה של שטחים גדולים, שבהם בדיקה ידנית אינה מעשית. בנוסף, שילוב בין ניטור רציף מבוסס נתונים לבין סריקות תרמוגרפיות תקופתיות מסייע בזיהוי תקלות עדינות ברמת המחרוזת, עם דיוק של עד 88% בזיהוי ניתוקי מחרוזות.
במתקנים מבודדים, זיהוי תקלות מבוסס-מודלים הוא קריטי לשמירה על אמינות, במיוחד באזורים מרוחקים. חברת Smart Solar, המפיצה הבלעדית של מוצרי Victron Energy בישראל, מציעה פתרונות ניטור מותאמים במיוחד למערכות היברידיות ומבודדות.
| סוג מתקן | שיטת זיהוי מומלצת | יתרון עיקרי |
|---|---|---|
| ביתי | IRTG פסיבי + ניטור אינוורטר | חסכוני, פשוט לניהול עצמי |
| מסחרי | רחפנים IR/EL + ניתוח בזמן אמת | יעיל בשטחים גדולים, מזהה תקלות עדינות |
| מבודד | זיהוי מבוסס-מודלים | אמין במיוחד לאזורים מרוחקים |
השיטות שפורטו כאן מדגישות את היתרונות של תחזוקה מבוססת-מצב על פני תחזוקה שגרתית קבועה. גישה זו לא רק משפרת את האמינות של המתקנים, אלא גם מפחיתה עלויות תפעול. התאמה נכונה של שיטות הניטור לסוג המתקן יכולה לשפר את יעילות המערכת ולצמצם הפסדי אנרגיה באופן משמעותי.
תדירות הבדיקה התרמוגרפית במערכת סולארית משתנה בהתאם לצרכים הספציפיים של המערכת, אך לרוב ההמלצה היא לבצע אותה לפחות פעם בשנה. בדיקה זו מאפשרת לזהות תקלות מוקדם, מה שעוזר לשמור על ביצועים מיטביים של המערכת לאורך זמן.
כדי להבין אם מדובר בתקלה אמיתית או רק בירידה זמנית בתפוקה של מערכת סולארית, נעשה שימוש בטכנולוגיות ניטור מתקדמות. הכלים הללו אוספים נתוני זמן אמת על ייצור החשמל, הטמפרטורה והלחות, ומשווים אותם עם תחזיות מזג האוויר וגורמים כמו הצללה.
בנוסף, סריקות תרמיות ומדידות חיצוניות מסייעות בזיהוי בעיות כמו התחממות יתר או חיבורים רופפים. אלו סימנים שיכולים להצביע על תקלה ממשית, בניגוד לירידה זמנית שנגרמת לעיתים מתנאים חיצוניים. הטכנולוגיות הללו מאפשרות תחזוקה מדויקת יותר ומניעת השבתה ממושכת של המערכת.
הערך שתוכלו להפיק משילוב מערכות ניטור תלוי בעיקר בגודל המערכת שלכם ובתקציב הזמין.
במערכות גדולות, כדאי לשקול פתרונות ניטור מתקדמים שמבוססים על נתונים וענן. מערכות כאלה מאפשרות זיהוי מוקדם של תקלות ומשפרות את היעילות הכוללת של המערכת.
לעומת זאת, אם מדובר במערכות קטנות או במצבים שבהם התקציב מוגבל, אפשר לבחור באפשרות פשוטה יותר, כמו ניטור מבוסס חיישנים. פתרון זה אמנם בסיסי יותר, אבל הוא עדיין מספק רמת יעילות מספקת ובעל יתרון כלכלי.
